實驗室里的許多設備使用各種各樣的氣體供應以及廢氣。如何安全便捷地解決供排氣問題一直是困擾實驗室工作人員的問題之一。傳統的實驗室供氣方法是將氣瓶放置在儀器設備旁邊，將危險氣體的氣瓶放置在氣瓶柜內。廢氣直接排放到實驗室或通過簡單的管道排放到窗戶。在實驗室的發展過程中，隨著實驗室設備的增加，實驗室往往覆蓋著各種管道和鋼瓶。這種處理造成了很大的安全風險，而且不美觀。
1、基本概念
實驗室集中供氣是將所有氣瓶?jī)?chǔ)存在瓶室(瓶通過氣瓶減壓閥送到各實驗室(即儀器側))。
實驗室氣體管道施工
2、操作原理
實驗室氣體供應有二次減壓和多級減壓。
二次減壓是指缸體端部采用-級減壓閥，端部采用第一減壓閥，達到二次減壓的目的。實驗室一般建議使用主要的減壓,可確保氣體的純度和節約成本,也可以實現多級降壓的效果(推薦)多級減壓,也就是說,缸頭使用二級減壓閥或減少多級壓力閥和最終使用二級減壓閥或多級實現多級減壓減壓室。減壓效果類似于同一水平的減壓，但成本會更高。
介質壓力供應和二級減壓供氣方式的氣體壓力為12.5 MPa，一級減壓后1 MPa(管路壓力1 MPa)，二級減壓后送至瓦斯點。0.3~0.5MPa(根據儀器要求)送至儀器，供氣壓力相對穩定。
3、技術要求
(1)氣瓶:氣瓶應為300mm厚實壁，安裝防爆門，設置防爆窗;室內電氣設備應具有防爆功能;3 .應安裝排氣扇，始終保持良好的通風;

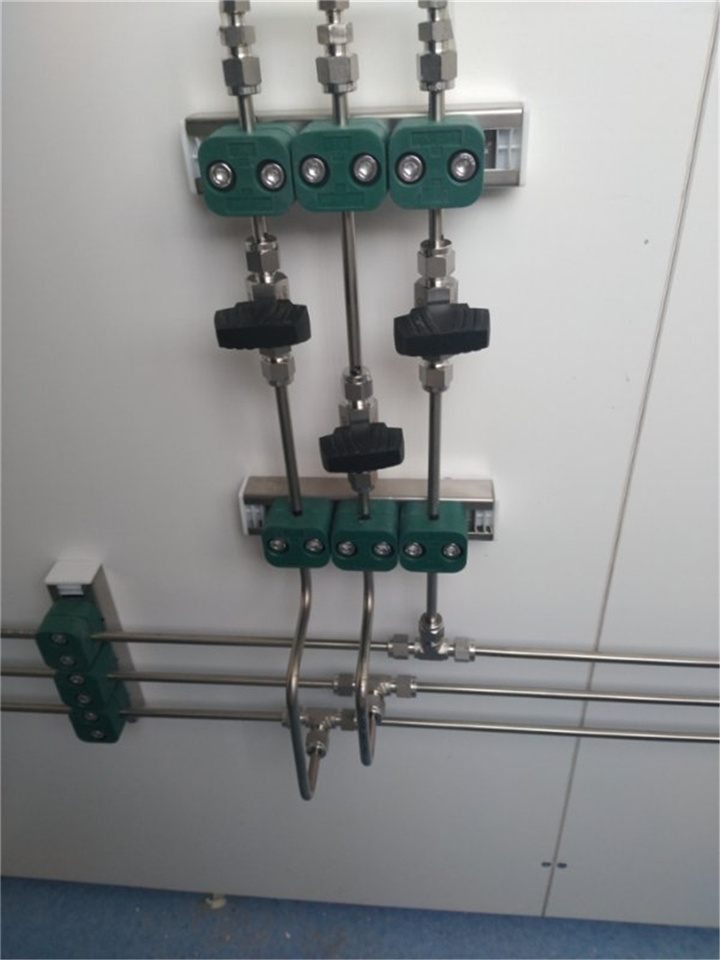

(2)管道系統:所有燃?xì)夤艿谰x用BA級316L不銹鋼管。管道上有過濾雜質和水分的凈化裝置，保證氣體在循環過程中不會被管道系統污染，保證氣體的純度。要清楚地標明氣體流動的方向。
(3)管道連接:母線與端子部分采用套圈連接，便于減壓機與閥門的維護管理。

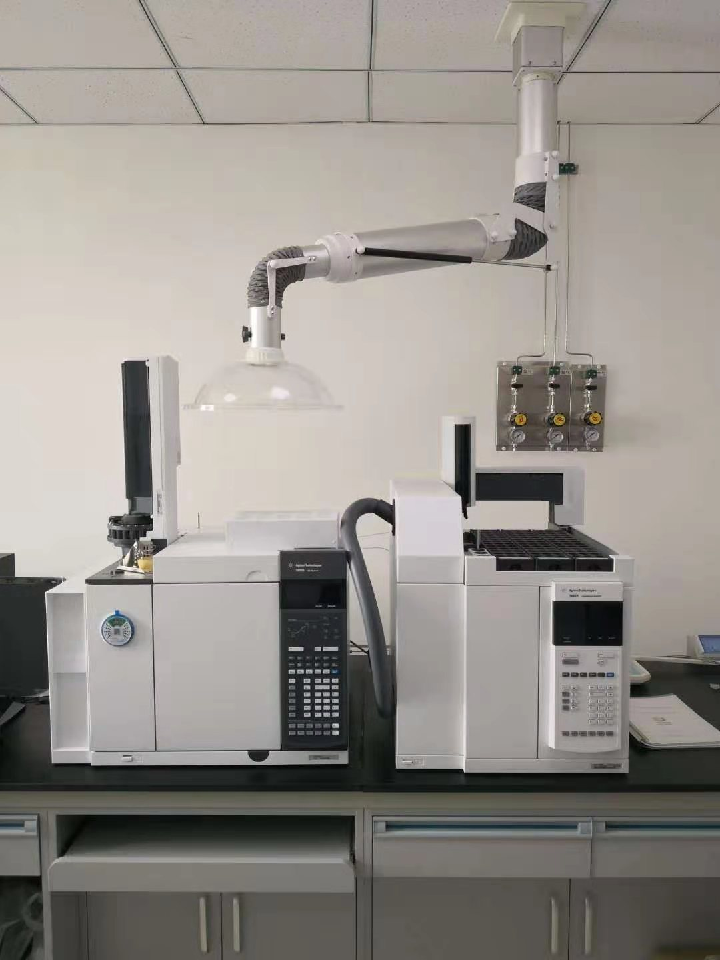

(4)端子:各儀表前配置截止閥和二級減壓閥(各一氣體)。所述截止閥用于控制各氣路的開啟和關閉;當儀器需要調整和維修時，可停止任何指定儀器的供氣，并使用減壓器顯示和調整終端的壓力。
